Apa itu CAPsMAN?

Assalamualaikum Wr.Wb
Disini saya akan berbagi step-by-step konfigurasi CAPsMAN di MikroTik


A.Pengertian
  • CAPsMAN (Controller Access Point system Manager) merupakan sebuah fitur wireless controller yang memudahkan kita untuk mengatur semua perangkat wireless akses point yang ada dijaringan kita secara terpusat.
B.Latar Belakang
  • Semua harus serba mudah dan efisien.Ya,kata kata yang akan selalu menghantui pikiran orang-orang.Mereka berfikir bagaimana sesuatu pekerjaan menjadi mudah dan efisien.Begitu juga orang yang berkerja di jaringan.Mereka akan mencari cari cara mudah dan dapat mengefisiensi waktu kerja mereka.Nah,di MikroTik ini terdapat Fitur yang memudahkan pekerja jaringan serta meningkatkan efisiensi waktu mereka dalam berkerja terutama di bidang wireless.Fitur itu adalah CAPsMAN.
C.Maksud dan Tujuan
  • CAPsMAN ditujukan untuk memudahkan mengkonfigurasi AP MikroTik secara terpusat baik untuk jaringan yang berskala kecil maupun besar
D.Hasil yang diharapkan
  • Mengerti dan memahami CAPsMAN
E.Alat dan Bahan
  • PC
  • Internet
F.Jangka waktu pelaksanaan
  • 30 menit
G.Tahap pelaksanaan

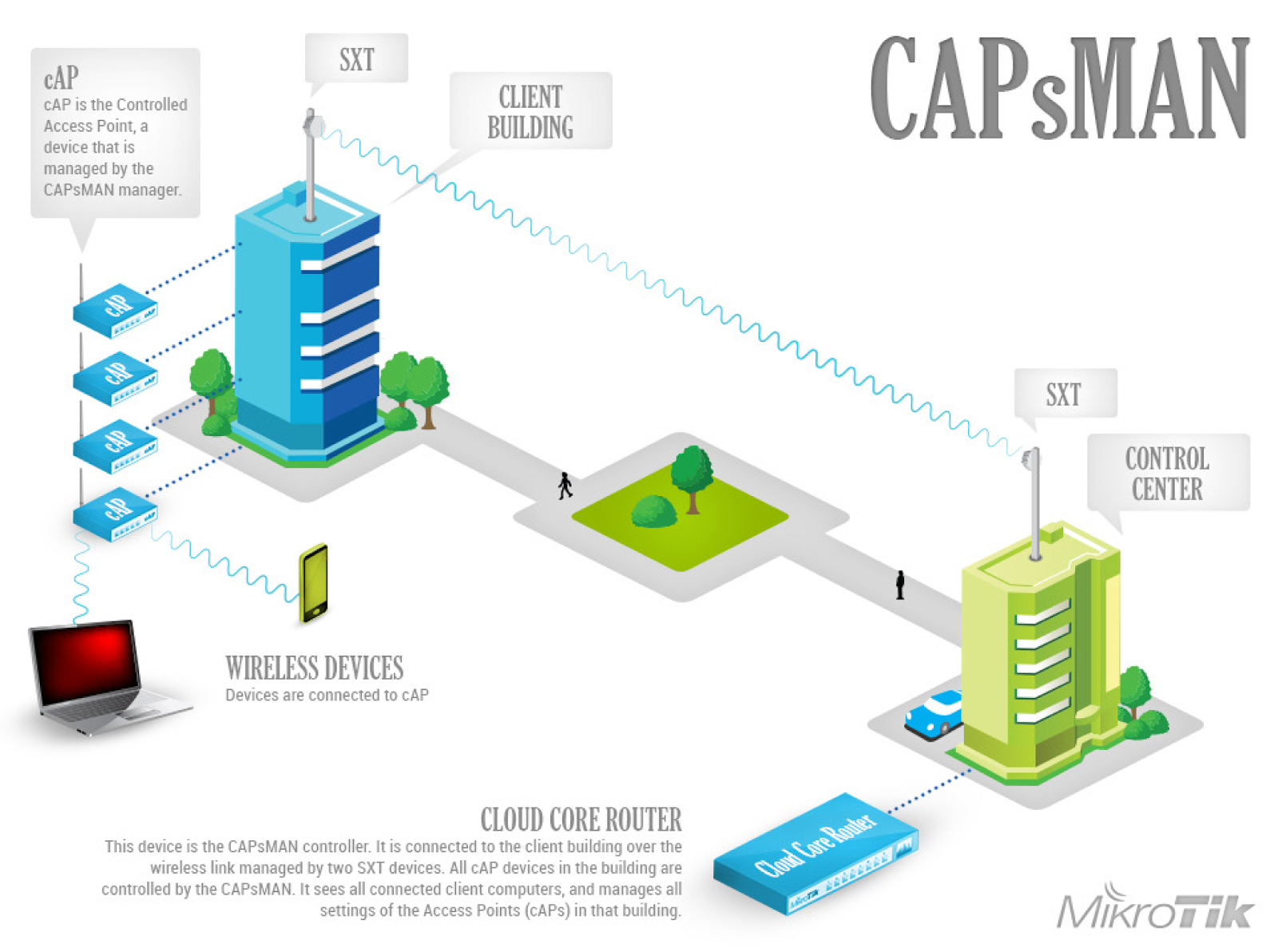

Dalam penggunaan CAPsMAN ini, nanti perangkat-perangkat yang akan kita gunakan memiliki 2 istilah
- CAP (Controlled Access Point), yaitu perangkat wireless akses point yang akan kita konfigurasi terpusat
- System Manager (CAPsMAN), yaitu perangkat yang digunakan untuk mengatur CAP. Konfigurasi, authentikasi dan sebagainya bisa diatur dari perangkat ini

Fitur CAPsMAn saat ini yang tersedia

  • Authentikasi Radius berdasarkan MAC address
  • Authentikasi menggunakan WPA/WPA2
  • Grouping konfigurasi AP
Sedangkan fitur yang saat ini belum disupport jika menggunakan CAPsMAN :
  • NStreme
  • NV2
  • Custom Advanced Wireless Config
Cara kerjanya:
Agar CAPsMAN sistem ini berfungsi, perangkat yang menjadi CAP harus membentuk koneksi manajemen ke perangkat yang menjadi CAPsMAN. Komunikasi antara CAPsMAN dan CAP bisa dibentuk dengan 2 metode:

  • Menggunakan MAC, komunikasi bisa terbentuk apabila CAP dan CAPsMAN masih berada dalam segment layer 2 yang sama (baik fisik ataupun layer 2 tunnel)
  • Menggunakan IP (protocol UDP), komunikasi ini digunakan apabila antara CAP dan CAPsMAN sudah berbeda segment Layer 2 (melewati router lain). Dengan menggunakan metode ini maka antara CAP dan CAPsMAN tidak perlu berada dalam sebuah network yang sama, bahkan bisa berbeda lokasi geografis
Flag - Flag pada CAPsMAN Interface:
  • R (Running) : Ada wireless client yang sudah terkoneksi
  • S (Slave) : interface ini tergabung dalam sebuah bridge
  • M (Master) : interface fisik (bukan VAP)
  • B (Bound) : interface wireless CAP sudah aktif pada CAPsMAN
H.Kesimpulan
  • CAPsMAN hanya bisa dilakukan ketika AP nya bermerk MikroTik.CAPsMAN memungkinkan pengendalian AP secara terpusat.Bisa disetting satu network maupun berbeda Network.
  • CAPsMAN bisa diterapkan di Bridge Network  maupun Routed Network
I.Referensi
  • http://mikrotik.co.id/artikel_lihat.php?id=78
